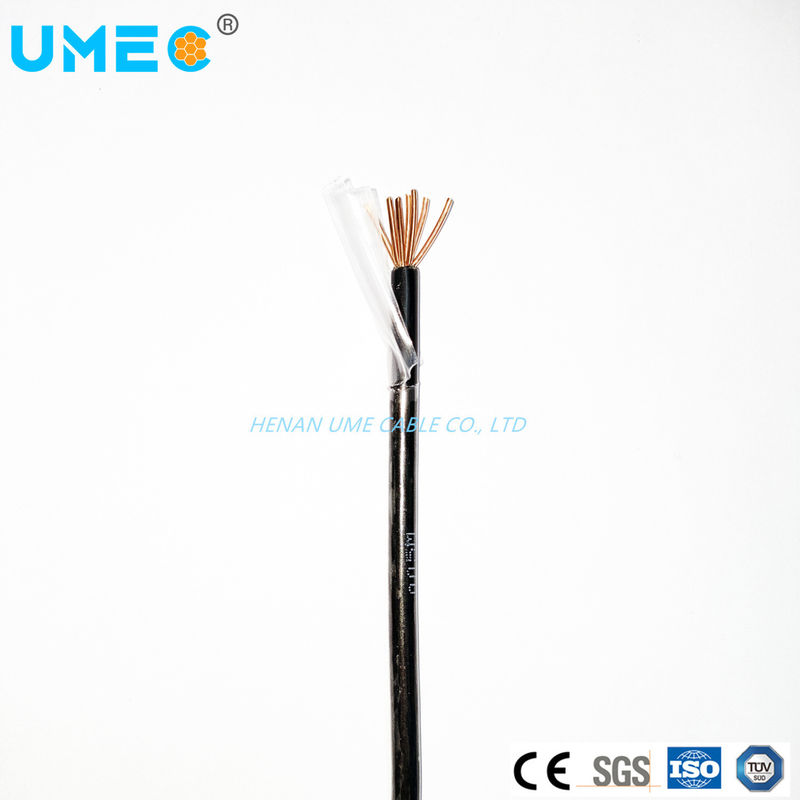

Fios ASTM 500 Kcmil Thn/Thwn especificados pelo cliente com cobertura de nylon de Zhengzhou

O fio isolado por termoplásticos tem uma potência nominal de 600 V e é designado do seguinte modo:

TW - Indica um único condutor com isolamento termoplástico ignífugo e resistente à humidade.

THHN - Indica um único condutor com isolamento termoplástico retardador de chama e resistente ao calor com uma capa de nylon extrudido ou material equivalente.

THW - Indica um único condutor com isolamento termoplástico retardador de chama, resistente à humidade e ao calor.

THW-2 - O mesmo que o THW, exceto que o fio está a 90°C, molhado ou seco.

THHW - Indica um único condutor com isolamento termoplástico retardador de chama, resistente à humidade e ao calor.

THWN - Indica um único condutor com isolamento termoplástico retardador de chama, resistente à humidade e ao calor, com uma capa de nylon extrudido ou material equivalente. THWN wire suitable for exposure to mineral oil and to liquid gasoline and gasoline vapors at ordinary ambient temperature is marked "Gasoline and Oil Resistant I" if suitable for exposure to mineral oil at 60°C, ou "Resistente à gasolina e óleo II", se o composto for adequado à exposição a óleo mineral a 75 °C. O fio resistente à gasolina foi testado a 23 °C quando imerso em gasolina.Considera-se inerentemente resistente aos vapores da gasolina dentro dos limites da temperatura nominal.

THWN-2 - O mesmo que o THWN, exceto que o fio está a 90°C, molhado ou seco.

Tamanho ((AWG)

Estrutura do condutor
(n/mm)

Não, overdose.

(mm)

PVC Nom. Insul. Espessura (min.)
(mm)

PVC, insulina, nome, overdose.
(mm)

O nome é Nylon, o casaco é grosso.(mm)

Não, overdose.

(mm)

Resistência ((20oC)

(Ω/km)

22

1/0.643

0.64

0.38

1.46

0.10

1.66

54.3

22

7/0.254

0.76

0.38

1.58

0.10

1.78

54.3

22

11/0.200

0.77

0.38

1.59

0.10

1.79

54.3

22

17/0.160

0.76

0.38

1.58

0.10

1.78

54.3

21

1/0.724

0.72

0.38

1.54

0.10

1.74

42.7

21

17/0.178

0.85

0.38

1.67

0.10

1.87

42.7

21

21/0.160

0.85

0.38

1.67

0.10

1.87

42.7

20

1/0.813

0.81

0.38

1.63

0.10

1.83

33.9

20

7/0.310

0.93

0.38

1.75

0.10

1.95

33.9

20

21/0.180

0.95

0.38

1.77

0.10

1.97

33.9

20

26/0.160

0.94

0.38

1.76

0.10

1.96

33.9

18

Um.020

1.02

0.38

1.84

0.10

2.04

21.4

18

7/0.390

1.17

0.38

1.99

0.10

2.19

21.4

18

16/0.254

1.17

0.38

1.99

0.10

2.19

21.4

18

34/0.180

1.21

0.38

2.03

0.10

2.23

21.4

18

41/0.160

1.18

0.38

2.00

0.10

2.20

21.4

16

Um.300

1.30

0.38

2.12

0.10

2.32

13.5

16

7/0.500

1.50

0.38

2.32

0.10

2.52

13.5

16

19/0.300

1.50

0.38

2.32

0.10

2.52

13.5

16

26/0.254

1.49

0.38

2.31

0.10

2.51

13.5

16

65/0.160

1.49

0.38

2.31

0.10

2.51

13.5

14

Um.630

1.63

0.38

2.45

0.10

2.65

8.45

14

7/0.620

1.86

0.38

2.68

0.10

2.88

8.45

14

19/0.373

1.87

0.38

2.69

0.10

2.89

8.45

14

41/0.254

1.88

0.38

2.70

0.10

2.90

8.45

14

105/0.160

2.15

0.38

2.97

0.10

3.17

8.45

12

- Uma e meia.060

2.06

0.38

2.88

0.10

3.08

5.31

12

7/0.810

2.43

0.38

3.25

0.10

3.45

5.31

12

19/0.480

2.40

0.38

3.22

0.10

3.42

5.31

12

65/0.254

2.36

0.38

3.18

0.10

3.38

5.31

10

- Uma e meia.588

2.59

0.51

3.69

0.13

3.95

3.36

10

7/0.980

2.94

0.51

4.04

0.13

4.30

3.36

10

19/0.595

2.98

0.51

4.08

0.13

4.34

3.36

10

49/0.370

2.99

0.51

4.09

0.13

4.35

3.36

10

105/0.254

3.41

0.51

4.51

0.13

4.77

3.36

8

Um terço.270

3.27

0.76

4.85

0.13

5.11

2.11

8

7/1.250

3.75

0.76

5.33

0.13

5.59

2.11

8

19/0.750

3.75

0.76

5.33

0.13

5.59

2.11

8

78/0.370

4.28

0.76

5.86

0.13

6.12

2.11

8

168/0.254

4.31

0.76

5.89

0.13

6.15

2.11

6

7/1.630

4.89

0.76

6.47

0.13

6.73

1.33

6

19/0.950

4.75

0.76

6.33

0.13

6.59

1.33

6

66/0.511

5.43

0.76

7.01

0.13

7.27

1.33

6

105/0.404

5.42

0.76

7.00

0.13

7.26

1.33

6

126/0.370

5.43

0.76

7.01

0.13

7.27

1.33

6

266/0.254

5.48

0.76

7.06

0.13

7.32

1.33

4

7/1.961

5.88

1.02

8.02

0.13

8.28

0.84

4

19/1.200

6.00

1.02

8.14

0.13

8.40

0.84

4

105/0.511

6.85

1.02

8.99

0.13

9.25

0.84

4

168/0.404

6.85

1.02

8.99

0.13

9.25

0.84

4

420/0.254

6.81

1.02

8.95

0.13

9.21

0.84

2

7/2.473

7.42

1.02

9.56

0.13

9.82

0.53

2

19/1.510

7.55

1.02

9.69

0.13

9.95

0.53

2

266/0.404

8.62

1.02

10.76

0.13

11.02

0.53

2

312/0.370

8.55

1.02

10.69

0.13

10.95

0.53

2

672/0.254

8.62

1.02

10.76

0.13

11.02

0.53

1

7/2.780

8.34

1.27

10.98

0.18

11.34

0.42

1

19/1.690

8.45

1.27

11.09

0.18

11.45

0.42

1

209/0.511

9.67

1.27

12.31

0.18

12.67

0.42

1

340/0.400

9.52

1.27

12.16

0.18

12.52

0.42

1

396/0.370

9.06

1.27

11.70

0.18

12.06

0.42

1

840/0.254

9.50

1.27

12.14

0.18

12.50

0.42

1/0

191.900/

9.50

1.27

12.14

0.18

12.50

0.33

1/0

266/0.511

10.28

1.27

12.92

0.18

13.28

0.33

1/0

418/0.404

10.93

1.27

13.57

0.18

13.93

0.33

1/0

498/0.370

10.93

1.27

13.57

0.18

13.93

0.33

1/0

1056/0.254

9.45

1.27

12.09

0.18

12.45

0.33

2/0

19/2.130

10.65

1.27

13.29

0.18

13.65

0.26

2/0

329/0.511

12.27

1.27

14.91

0.18

15.27

0.26

2/0

532/0.404

12.33

1.27

14.97

0.18

15.33

0.26

2/0

630/0.370

12.29

1.27

14.93

0.18

15.29

0.26

2/0

1330/0.254

12.26

1.27

14.90

0.18

15.26

0.26

3/0

19/2.390

11.95

1.27

14.59

0.18

14.95

0.21

3/0

418/0.511

13.83

1.27

16.47

0.18

16.83

0.21

3/0

666/0.404

13.80

1.27

16.44

0.18

16.80

0.21

3/0

795/0.370

13.81

1.27

16.45

0.18

16.81

0.21

4/0

19/2.680

13.40

1.27

16.04

0.18

16.40

0.17

4/0

513/0.520

15.59

1.27

18.23

0.18

18.59

0.17

4/0

840/0.404

15.50

1.27

18.14

0.18

18.50

0.17

4/0

999/0.370

15.48

1.27

18.12

0.18

18.48

0.17
