Detalhes do produto
Lugar de origem: porcelana
Marca: UMEC
Certificação: ISO CE
Número do modelo: N2XY
Termos de pagamento e envio
Quantidade de ordem mínima: 100m
Detalhes da embalagem: Tambor de exportação
Tempo de entrega: 5-30days
Termos de pagamento: L/C, T/T
Cores: |
Negro |
Isolados: |
XLPE |
Material do núcleo do fio: |
Cobre |
Amostra: |
livre |
Armadura: |
- Não. |
Nomenclatura de tensão: |
0.6/1kv |
Cores: |
Negro |
Isolados: |
XLPE |
Material do núcleo do fio: |
Cobre |
Amostra: |
livre |
Armadura: |
- Não. |
Nomenclatura de tensão: |
0.6/1kv |
Aplicação
Estes cabos de alimentação são utilizados para fornecimento de electricidade em sistemas de instalação de baixa tensão e são bem adaptados para utilização subterrânea em aplicações industriais com uma protecção mecânica adicional.Estes cabos podem ser fixados em bandejas de cabos, dentro de condutas ou fixados em paredes.

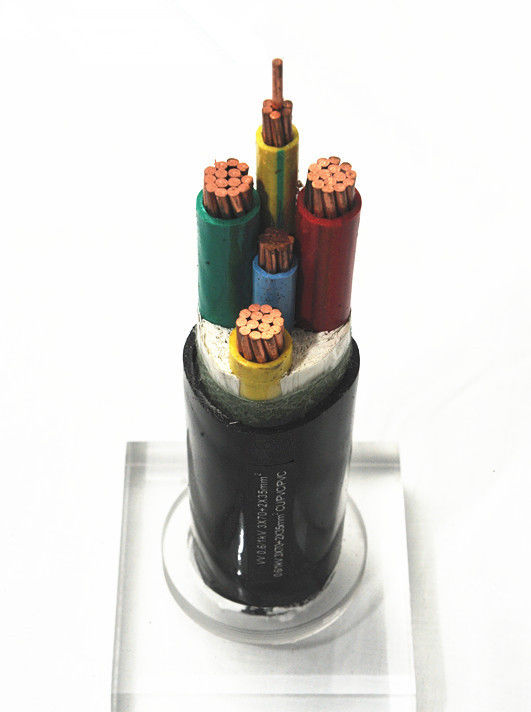

Construção
● Condutor: Condutores compactados de cobre, classe 1 ou classe 2, sólidos ou com filamentos, circulares ou circulares
● Isolamento: polietileno XLPE cruzado
● Camada exterior: PVC cloreto de polivinil
Características da cadeira
Boas propriedades elétricas e mecânicas. Isolamento de polietileno cruzado permite maior capacidade de potência em qualquer condição de funcionamento, perdas dielétricas mínimas, alta resistência ao isolamento.O revestimento exterior de PVC permite uma resistência adequada ao óleo e à abrasão.
Especificações
IEC 60228 Condutores de cabos isolados
IEC 60502-1 Cabos de alimentação com isolamento por extrusão e seus acessórios para tensões nominal de 1 kV ((Um=1,2 kV) até 30 kV ((Um=36 kV) - Parte 1: Cabos para tensões nominal de 1 kV (Um=1,2 kV) e 3 kV ((Um=3.6 kV)
| Número de núcleos e secção transversal nominal | Min. Número de fios | Espessura nominal de isolamento | Número nominal Espessura da bainha |
Aproximadamente. Diâmetro global |
Peso aproximado | Max. DC Resistência do condutor a 20°C |
| Número × mm2 | - Não, não. | mm | mm | mm | kg/km | Ω/km |
| Um por um.5 | 1 | 0.7 | 1.4 | 5.6 | 44 | 12.1 |
| Um por dois.5 | 1 | 0.7 | 1.4 | 6.0 | 55 | 7.41 |
| 1 × 4 | 1 | 0.7 | 1.4 | 6.4 | 72 | 4.61 |
| 1 × 6 | 1 | 0.7 | 1.4 | 6.9 | 95 | 3.08 |
| 1 × 10 | 6 | 0.7 | 1.4 | 8.2 | 140 | 1.83 |
| 1 × 16 | 6 | 0.7 | 1.4 | 9.0 | 199 | 1.15 |
| 1 × 25 | 6 | 0.9 | 1.4 | 10.6 | 295 | 0.727 |
| 1 × 35 | 6 | 0.9 | 1.4 | 11.6 | 389 | 0.524 |
| 1 × 50 | 6 | 1.0 | 1.4 | 13.1 | 512 | 0.387 |
| 1 × 70 | 12 | 1.1 | 1.4 | 14.8 | 714 | 0.268 |
| 1 × 95 | 15 | 1.1 | 1.5 | 16.8 | 968 | 0.193 |
| 1 × 120 | 18 | 1.2 | 1.5 | 18.4 | 1204 | 0.153 |
| 1 × 150 | 18 | 1.4 | 1.6 | 20.5 | 1484 | 0.124 |
| 1×185 | 30 | 1.6 | 1.6 | 22.5 | 1847 | 0.0991 |
| 1 × 240 | 34 | 1.7 | 1.7 | 25.2 | 2385 | 0.0754 |
| 1 × 300 | 34 | 1.8 | 1.8 | 27.8 | 2970 | 0.0601 |
| 1 × 400 | 53 | 2.0 | 1.9 | 31.2 | 3803 | 0.0470 |
| 1 × 500 | 53 | 2.2 | 2.0 | 34.7 | 4801 | 0.0366 |
| 1 × 630 | 53 | 2.4 | 2.2 | 39.2 | 6196 | 0.0283 |
